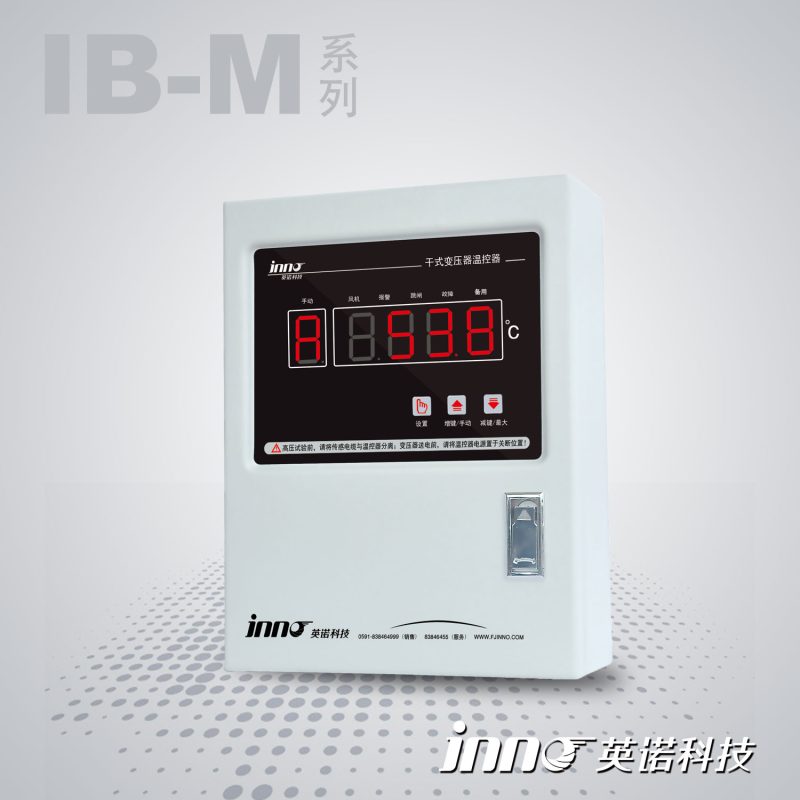

IB-M201系列干式变压器温控器
IB-M201系列型号干式变压器温控器是福州英诺电子科技有限公司自主研发的壁挂式铁壳干式变压器温控箱,可根据客户需求进行功能尺寸定制,产品价格联系电话 400-181-6499
- 规格参数
- 安装尺寸
干式变压器温控器技术指标
环境温度: | -20℃~+55℃ |
环境湿度: | < 95% (25℃) |
工作电压: | AC 220V (+10%,-15%) |
工作频率: | 50Hz或60Hz(±2Hz) |
测量范围: | -30.0℃~240.0℃ |
测量精度: | ±1%FS(温控器0.5级,传感器B级) |
分辨率: | 0.1℃ |
风机输出容量: | 9A/250VAC |
控制输出容量: | 5A/250VAC;5A/30VDC(阻性) |
温控器功耗: | ≤8W |
生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
通过认证标准: | ISO9001:2016国际质量管理体系认证 |
通过试验标准: | IEC61000-4:1995 国际标准 |
通过技术标准: | GB/T17626-2008《电磁兼容试验和测量技术》标准 |
IB-M201干式变压器温控器型号选择说明
型号 | 功能 |
IB-M201D | 三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能; 风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。 |
IB-M201E | 常规功能同IB-M201D型,增加三路或四路独立的4~20mA模拟电流输出。 |
IB-M201F | 常规功能同IB-M201D型,增加RS485/232串行通讯功能。 |
IB-M201G | 常规功能同IB-M201D型,增加一路机房环境温度测量与控制。 |
IB-M201I | 常规功能同IB-M201D型,增加一路变压器铁芯温度测量与报警。 |
IB-M201H | 常规功能同IB-M201D型,增加一路湿度测量与控制。 |
IB-M201L | 常规功能同IB-M201D型,增加冷却风机故障检测与报警。 |
IB-M201C | 常规功能同IB-M201D型,增加热敏电阻PTC150或PTC130进行联锁控制。 |
备注:
1、如:IB-M201F,M代表小型壁挂式铁壳温控箱,F代表功能代号(通讯功能);
2、E、F、G、I为功能代码,功能代码可以组合,以下举例说明:
温控器型号:IB-M201EF,表示:温控器为小型壁挂式温控箱,其功能包括:常规功能、4~20mA电流输出功能(E)和通讯功能(F)。
如果已经有E和F等2个功能,之后增加G、I功能只能选其一种做为增加功能,同时存在的功能代码最多为3种,型号举例说明:IB-M201EFG、IM-M201EFI。
3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、扩展触点容量等,均可与我们联系。
福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书齐全,厂家直销、价格合理,欢迎询价!
安装尺寸: | 120mm × 235mm |
外观尺寸: | 200mm × 260mm × 85mm |

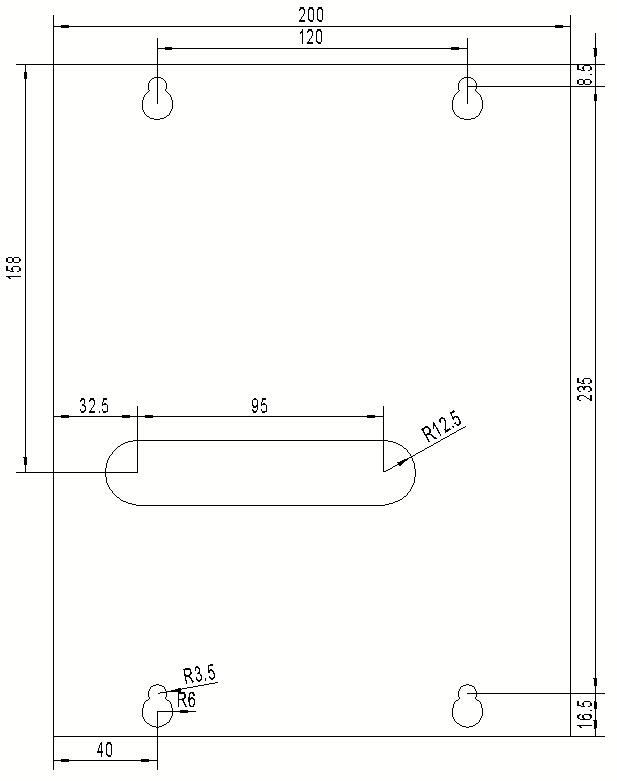

IB-M201干式变压器温控器安装尺寸图
![IB-M201系列干式变压器温控器](static/picture/lazy.png)

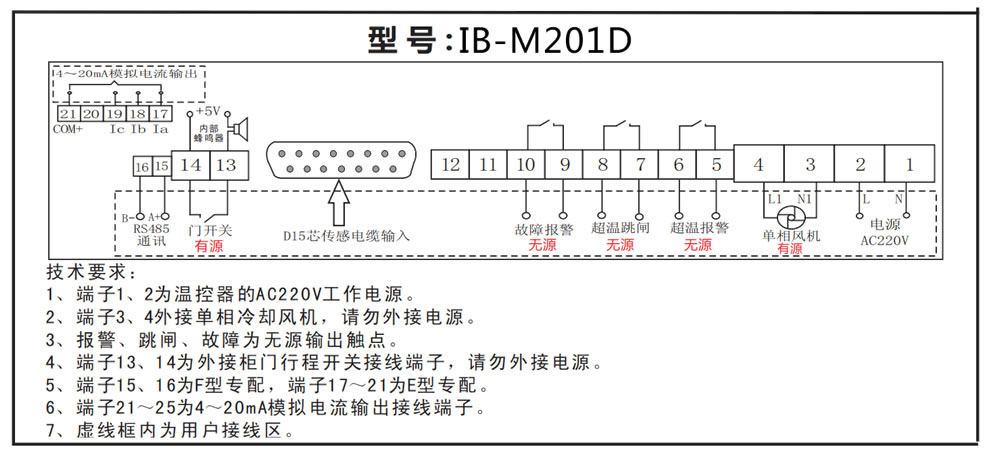

IB-M201D 温控器端子接线图(附加功能请来电咨询)
注:若此接线图与IB-M201D温控器接线图不一致时,以IB-M201D温控器上接线图为准。
