- 产品介绍
干式变压器温控器技术指标
| 环境温度: | -20℃~+55℃ |
| 环境湿度: | < 95％ (25℃) |
| 工作电压: | AC 220V (+10％，-15%) |
| 工作频率: | 50Hz或60Hz(±2Hz) |
| 测量范围: | -30.0℃～240.0℃ |
| 测量精度: | ±1%FS(温控器0.5级，传感器B级) |
| 分辨率: | 0.1℃ |
| 风机输出容量: | 9A/250VAC |
| 控制输出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 温控器功耗: | ≤8W |
| 生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
| 通过认证标准: | ISO9001:2016国际质量管理体系认证 |
| 通过试验标准: | IEC61000-4:1995 国际标准 |
| 通过技术标准: | GB/T17626-2008《电磁兼容试验和测量技术》标准 |

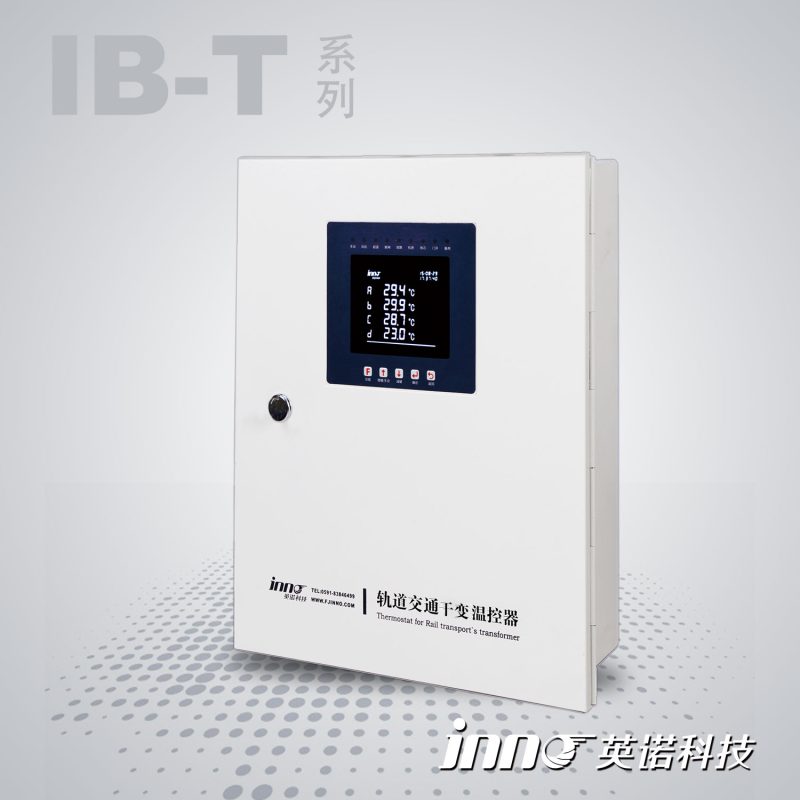

IB-T 系列轨道交通干式变压器温控器型号选择说明
| 型号 | 功能 |
| IB-TQ201FIC | 1. 提供三路绕组及一路铁芯测温；自动 /手动启停冷却风机功能；各通道显示值数 字补偿功能；LCD 液晶显示、LED 显示灯、带操作键盘；提供时钟功能； 2. 提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度； 3. 提供变压器门柜点开启报警功能； 4. 提供 2 对超温报警触点（一常开、一常闭）； 5. 提供 4 对超温跳闸触点（两常开、两常闭）； 6. 提供 2 对铁芯报警触点（一常开、一常闭）； 7. 提供 2 对风机远传触点（一常开、一常闭）； 8. 提供 2 对温控器失电报警触点（一常开、一常闭）； 9. 提供 2 对温控器故障报警触点（一常开、一常闭）； 10. 一路铁芯测温，并提供一路铁芯超温报警触点（I 功能）； 11. 提供 RS485 通讯功能，通讯带时标,可接收对时，或 MODBUS-RTU 协议（F 功能）； 12.PTC150 非线性电阻传感测温保护功能； |
| IB-TQ201EFIC | 常规功能同IB-TQ201FIC型，增加三路或四路独立的4～20mA模拟电流输出。 |
| IB-TQ201FILC | 常规功能同IB-TQ201FIC型，增加一路风机故障检测及报警（L 功能）。 |
备注：
1、如：IB-TQ201F，TQ/TL代表轨道交通专用，F代表功能代号（通讯功能）；TQ表示嵌入式 TL表示壁挂式
2、E、F、I为功能代码，功能代码可以组合，以下举例说明：
温控器型号：IB-TQ201EFILC，表示：TQ代表温控器为轨道交通专用嵌入式温控器，其功能包括：常规功能，增加三路或四路独立的4～20mA模拟电流输出功能（E），增加一路风机故障检测及报警功能（L）。
3、若有其他特殊技术或功能要求，如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、触点容量、触点数量等要求，均可与我们联系。
福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全， 温控器接线图及说明书原理简单，厂家直销、价格合理，欢迎询价！
